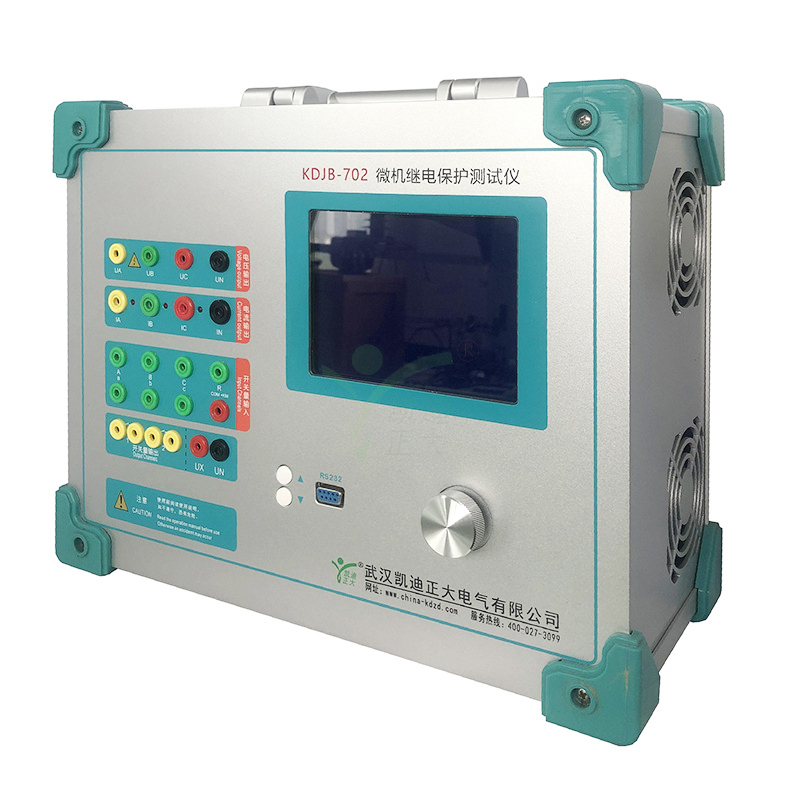

KDJB-702微機繼電保護校驗儀是在參照電力部頒發的《微機型繼電保護試驗裝置技術條件(討論稿)》的基礎上，廣泛聽取用戶意見，總結目前國內同類產品優缺點，充分使用現代新的的微電子技術和器件實現的一種新型小型化微機繼電保護測試儀。它采用單機運行，亦可聯接筆記本電腦運行的新的結構。主機內置新一代高速數字信號處理器微機、真16位DAC模塊、新型模塊式高保真大功率功放，自帶大屏幕液晶顯示器以及靈活方便的旋轉鼠標控制器。單機操作即已具有很強的功能，可進行大多數試驗，聯接電腦運行的操作功能。具有大型測試儀優越的性能、新的的功能，又具有小型測試儀小巧靈活、操作簡便、可靠性高等優點，性能價格比高。是繼保工作者得心應手的好工具。
1、經典的Windows XP操作界面，人機界面友好，操作簡便快捷，為了方便用戶使用，定義了大量鍵盤快捷鍵，使得操作“一鍵到位”
2、高性能的嵌入式工業控制計算機和8.4〞大屏幕高分辨力彩色TFT液晶顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態、下一步工作提示及各種幫助信息等
3、配備有薄型工業鍵盤和光電鼠標，可以象操作普通PC機一樣通過鍵盤或鼠標完成各種操作
4、配備有外接USB接口，可以方便地進行數據存取和軟件維護
5、無需外接其它設備即可以完成大多數項目的測試，自動顯示、記錄測試數據，完成矢量圖和特性曲線的描繪
6、采用高性能D/A轉換器，產生的波形精度高、線性好，并且具備良好的瞬態響應和幅頻特性。在測量范圍內都能保證波形精度等指標要求
7、采用算法產生的波形精確，不同于曲線擬和的波形產生方法，保證信號為純正的正弦波
8、可直接輸出交流電壓、交流電流、直流電壓、直流電流，可變幅值、相位、頻率， 2 ~ 20次諧波
9、功率放大部分采用新型大功率高保真線性功放電路，輸出功率大、紋波干擾小，每相電壓可輸出120V、電流可輸出30A.在輸出電流達到30A時，波形仍能保證不失真、不削峰
10、具有16個開入量輸入和8對空接點開出量輸出接口。開入量輸入接口能自動適應無源(空接點)、有源，并能自動適應有源輸入的極性，在輸入電壓±250V范圍內能正常工作
11、提供各種自動測試軟件模塊和GPS同步觸發試驗(選配)等
12、GPS同步觸發誤差小于50μS
13、可以完成各種復雜的校驗工作，能方便地測試及掃描各種保護定值，進行故障回放。可以實時存儲測試數據，顯示矢量圖，打印報表等

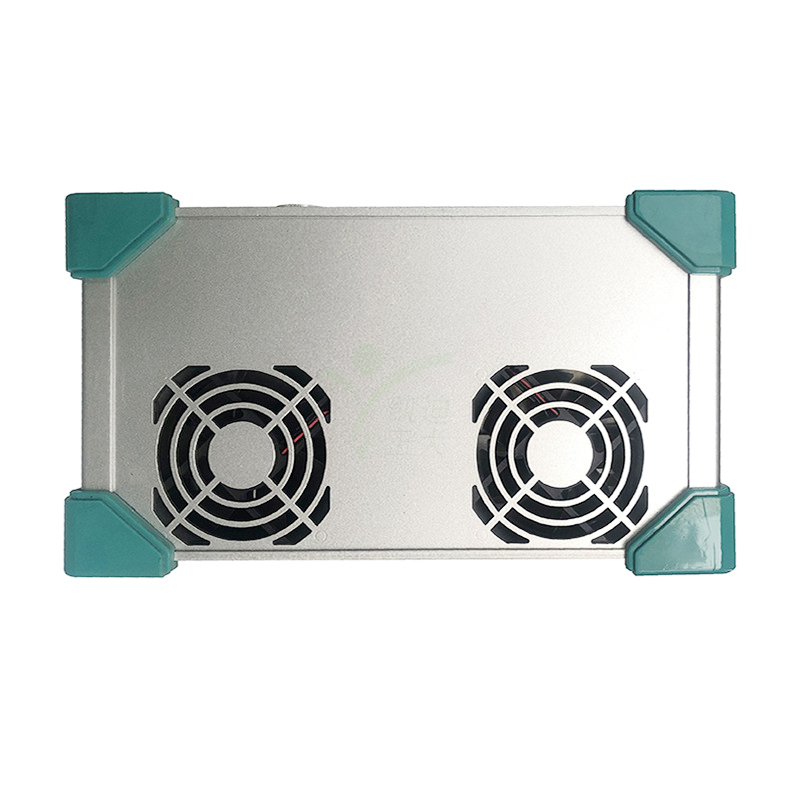

14、采用精心設計的機箱結構，體積小，散熱良好，重量輕，易攜帶，流動試驗方便
15、儀器具有自我保護功能，采用合理設計的散熱結構，并具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。
交流電流輸出
輸出精度：0.5級
相電流輸出(有效值)：3*40A
三并電流輸出(有效值)：0～120A
相電流長時間允許工作值(有效值)：3*10A
相電流最大輸出功率：420VA
三并電流最大輸出時最大輸出功率 ：900VA
三并電流最大輸出時允許工作時間：10s
頻率范圍(基波)：20～1000Hz
諧波次數：1～20 次
直流電流輸出
輸出精度：0.5級
電流輸出：3*0～±10A / 每相，3*0～±30A / 三并
最大輸出負載電壓：20V
交流電壓輸出
輸出精度：0.5級
相電壓輸出(有效值)：3*0～120V
線電壓輸出(有效值)：3*0～240V
相電壓/線電壓輸出功率：80VA / 100VA
頻率范圍(基波)：20～1000Hz
諧波次數：1～20次
直流電壓輸出
輸出精度：0.5級
相電壓輸出幅值：0～±160V
線電壓輸出幅值：0～±320V
相電壓/線電壓輸出功率 70VA / 140VA
開關量及時間測量
開關量輸入 ：7路，空接點：1～20mA，24V
電位接點接入：“0”：0～ +6V; “1”：+11 V～ +250V
開關量輸出 2對DC：220V/0.2A;AC：220V/0.5A
時間測量范圍：0.1ms ～ 9999s 測量精度：0.1mS
體積重量
外形尺寸：400×300×180mm³
單機重量：18kg

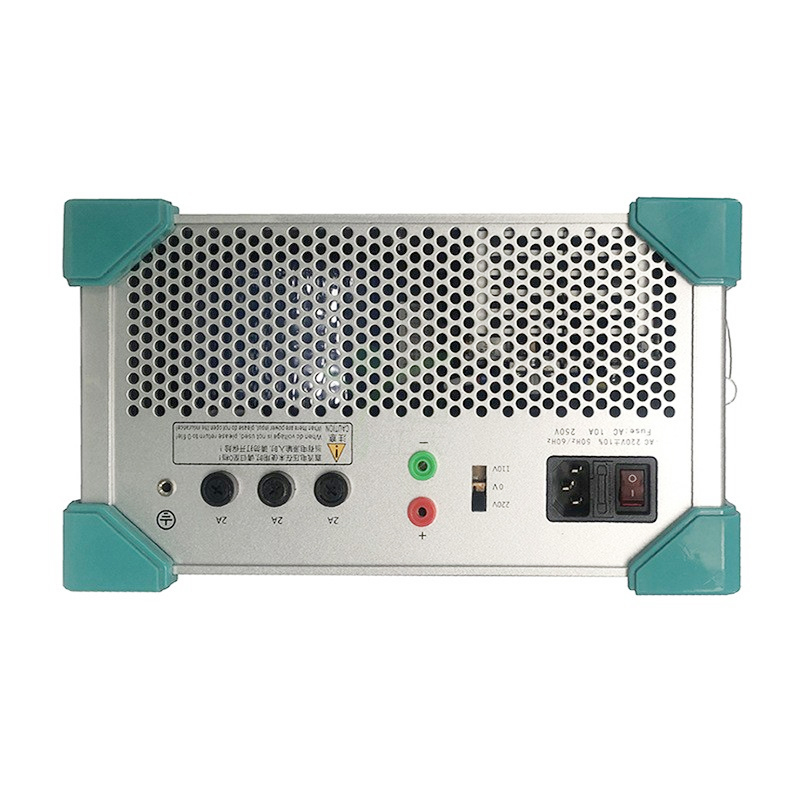

供電電源：AC 220V±10%，50/60Hz
環境溫度：-10℃ ～ +50℃
武漢凱迪正大電氣有限公司位于九省通衢的江城之都的武漢市，始建于2003年1月，公司生產經營范圍：電力儀器儀表。主要產品有繼電保護測試系列、大電流發生器、高壓試驗儀器、互感器測試儀器、變壓器測試儀器、接地電阻測試儀器、高壓開關測試儀器、避雷器測試儀器、三倍頻發生器、直流高壓發生器、模擬開關、SF6檢漏儀、微水測量儀、高壓數字兆歐表、水冷式發電機絕緣電阻測試儀等。
武漢凱迪正大電氣有限公司以“誠信、質量、科技”作為企業文化，面向電力行業的廣大用戶，不斷開拓進取;先后于湖北大學電力系、華北電力大學、青島大學、武漢電力工程學建立技術合作。公司已擁有電力部電力設備及儀表質量檢測中心檢驗鑒定、ISO9002質量體系認證及產品質量認證、質量服務AAA級企業、計量器具制造定點企業。產品主要在全國二十多個省市成功運行，贏得廣泛贊譽。
1、投入配電箱配備的繼電保護試驗設備有哪些?
答：：KDJB-A三相繼電保護測試儀單機可以做交流試驗，直流試驗,低周同期,時間測量,功率阻抗,差動試驗,疊加諧波,整組試驗,阻抗階梯,零序保護,系統設置等試驗項目，繼電保護綜合試驗臺(KDJB-702三相繼電保護測試儀)。
2、微機繼電保護測試儀為什么有這么多的別稱?
答：KDJB-A三相繼電保護測試儀因為每個地區的差異，個人稱呼方式，地方簡稱等原因
