參考標準：

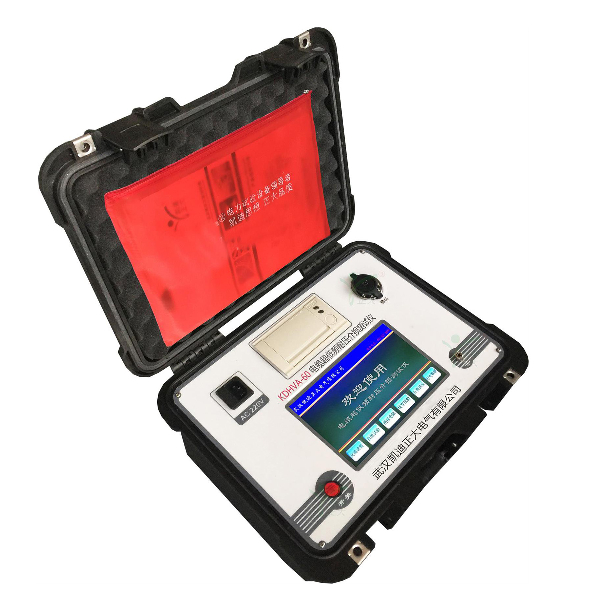

KDHVA-60電纜超低頻耐壓介損測試儀是用于測試中低壓電纜的真正緊湊便攜的超低頻測試系統。該儀器可應用于10kv以下電纜的耐壓，35kv以下介質損耗、局部放電等項目的測試。該儀器自身集成介質損耗診斷系統，具有電纜交流耐壓測試、直流耐壓測試、絕緣電阻測試、燒穿試驗、介質損耗測試等多種測試功能。集耐壓和介質損耗測試為一體的，峰值電壓可達到45kv的電纜測試儀。
根據IEEEP400.2/D9-2010規定，對于額定電壓U0/U為18/30kV及以下電纜，可以用有效值為3U0的0.1Hz(超低頻)電壓施加15min來進行交流耐壓試驗，同時超低頻設備具有體積小、能耗低、便攜等特點。
滿足標準：KDHVA-60滿足IEEEP400.2/D9-2010可以按照國家標準對10kv電纜進行耐壓測試;
一機多用：該儀器自身集成符合IEEEP400.2/D9-2010的耐壓測試和介質損耗因數診斷模塊。可進行電纜交直流耐壓測試、外護套測試及故障定位等多種測試;
電壓可升級：可根據用戶需要提升峰值電壓至45kV，能夠滿足更高電壓電纜的測試要求
輸出：輸出電壓峰值可達45kV，有效值可達38kV。與同品類儀器相比，電容最大10μF，可測試更長距離電纜。輸出電流最大可達60mA，及大地減少電纜充電的等待時間;
無限制運行時間：高壓發電機的運行時間不受熱限制，可連續運行
可視化軟件：大多數的測試結果可以通過USB或藍牙進行下載、編輯并生成報告。軟件具有圖形分析功能，可以更加直觀地讀取測試結果并與之前測試結果生成對比;
安全系統：儀器具有兩個獨立的接地裝置(電子和機械放電)，即使儀器運行時電源被意外切斷，也能使儀器放電，保證操作人員的安全;
返回電壓保護：防止測試過程中電纜突然上電對人員造成傷害。當儀器檢測到外部電壓大于100V時，自動切斷電源并有紅色指示燈指示，保證操作人員安全;
運輸方便：在尺寸重量(36 kg)方面都具有突出特點，具有防水等級為IP67的非常堅固的水密外殼，減少了額外的運輸箱，便于現場測試及運輸;
抗干擾能力強：具有高清的彩色顯示屏(4,3寸)，可以輕松讀取測試結果，在嚴重干擾條件下，液晶屏最后一位數據能穩定在±1個字范圍內，讀數穩定，重復性好。
系統可升級：可根據用戶需要提升峰值電壓至60kV，可添加局部放電測試模塊，同時進行電纜耐壓、局部放電、介質損耗因數測試;
| 輸出 電壓 |
正弦波 | 0～45kV峰值；有效值可達38kV | |
| 輸出頻率 | 0.01～0.1 Hz (默認0.1Hz)-自動調整頻率 | ||
| 方波 | 0～50kV峰值；直流有效值：45kV | ||
| 輸出電流 | 0～60mA±1% ；分辨率：0.1mA | ||
| 輸出精度 | ±1% | ||
| 分辨率 | 0.1kV | ||
| 電阻范圍 | 0.1 MΩ～5 GΩ | ||
| 輸出負載 | 輸出頻率：0.1 Hz、0.05 Hz、0.02 Hz、開機默認0.1 Hz | ||
| 1.0 μF @ 0.1 Hz , 45 kVrms （3 km電纜） | |||
| 2.0 μF @ 0.05 Hz, 45 kVrms（6 km電纜） | |||
| 5.0 μF @ 0.02 Hz , 45 kVrms ( 12 km電纜 ) | |||
| 輸出模式 | 燒穿/故障狀態或故障跳閘方式，絕緣/護套測試，獨立負載的交流（極低頻）輸出，直流(正或負極） | ||
| 測 量 | 電壓、電流、電容、電阻、時間、閃絡電壓 | ||
| 介質損耗 測量范圍 |
電壓范圍：正弦：1～45kVrms | 電壓頻率：0.1Hz | |
| 電壓分辨率：0.1kVrms | 電壓精度：≤0.5%讀值 | ||
| 電流分辨率：0.1μA rms | 電流精度：≤0.5%讀值 | ||
| 負載范圍：500pF～10µF | 精確度：±1x10-4 | ||
| Tanδ測量分辨率：0.1 x 10-3 | 頻率測量：0.01Hz | ||
| Tanδ測量精度：± 0.3 x E-3 (負載＞15 nF)；±0.5 x E-3 (負載＜15 nF) | |||
| 絕緣護套 缺陷定位 |
輸出電壓：0～10kV | ||
| 脈沖/周期: 1:3 / 4 s, 1:5 / 4 s, 1:5 / 6 s, 1:9 / 6 s | |||
| 輸出模式：AC (VLF) 對稱和在范圍內不受負載影響， DC (正極或者負極), 燒穿/故障測試；絕緣護套檢測 50Hz/12kV回授保護/雙放電設備(內部) |
|||
| 工作電源 | 輸入：AC100～240V；電源頻率：50Hz±10% | ||
