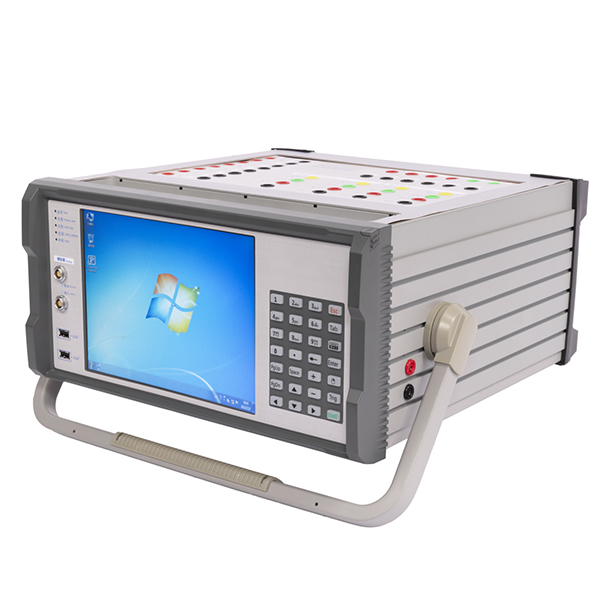

    合并單元測試儀系統是依據《DL/T 624-2010 繼電保護微機型試驗裝置技術條件》相關的技術規范設計，同時基于 IEC61850 通信標準體系，采用計算機技術實現的繼電保護試驗裝置。
    產品配備高性能功率放大器并基于 PowerPC+X86 平臺，采用模塊化設計，具有功能強、精度高、體積小、重量輕的特點，可實現對合并單元、常規繼電保護裝置、數字繼電保護裝置測控裝置、智能終端的功能和性能進行測試，適用于發電廠、變電站、各類科研單位及設備制造企業。





12 路（6 路電壓、6路電流）可以同時輸出，可調節，靈活組織。
內置工控機，Windows 系統，10.4″真彩液晶屏，光電軌跡球鼠標及小鍵盤操作。
智能測試模塊
支持智能測試模板編輯，測試過程中可添加測試項目，并保存為可重復使用的測試工程文件，提高后期定檢、消缺階段的測試效率。
自動測試
具備就地化保護及數字式保護自動測試功能，可一鍵完成單個保護裝置大多數的測試項目；
數字量/模擬量輸出
可對數字化變電站的合并單元、保護、測控裝置、智能終端進行測試，也可對模擬的保護、發變組等裝置進行測試；
模擬量及數字量同時輸出
支持同時進行模擬量、SV、FT3 的輸出及 GOOSE 報文的收發；
多種掃描模式
支持幅值、相位、頻率、阻抗、向量、序量、功率按照手動或自動的方式進行試驗，并且支持按照遞變、滑差、綜合的方式進行自動變化試驗；
安全及報警
具有過熱過流保護功能，電流源具備開路保護功能及開路報警功能，電壓源具備過載、短路保護功能；
虛端子圖形化顯示
支持虛端子圖形化顯示功能，數據流向清晰明了；
報文同時收發
支持 IEC61850-9-1、IEC61850-9-2 及 GOOSE 光數字報文輸出。GOOSE 信號可獨立收發，也可與IEC61850-9-2 共一個光以太網接口收發；
FT3/擴展 FT3
支持 FT3、FT3 擴展及 DL/T 282 報文輸出，并且支持 2M/4M/6M/8M/10M/15M/20M 波特率 UART 編碼及5M/10M/20M 曼切斯特編碼；
異常測試
具有模擬報文異常功能，可模擬品質異常、發送頻率抖動、延時異常、丟包、失步、序號跳變、檢修模式、狀態虛變等測試；
故障回放
支持故障仿真和 COMTRADE 格式數據回放功能；
MMS 服務
具備 MMS 定值讀寫功能，可讀寫智能 IED 設備定值等配置信息；
對時與授時
具備同步觸發功能，支持直接接入GPS/BD 天線進行對時，也支持 IRIG-B、PPS 及 PTP 1588 對時方式并可支持對外輸出 IRIG-B、PPS 及 PTP 1588 授時信號；
硬接點開入及開出
開入量為有源、無源自適應接點，自動識別輸入類型和輸入電壓，通道間相互隔離，極性反接有告警提示；
報文接收及分析
具備報文接收及分析功能，可將接收到的報文用 ZHNPA 打開進行分析或?qū)С?br />單纖模式
光口支持單纖發送、單纖接收，支持光功率測試；
模擬量小信號
配備模擬量小信號接口，支持 12 路模擬量小信號輸入，可測量-7V~ 7V 交流電壓；支持 12 路模擬量小信號輸出，可輸出-7V~ 7V 交流電壓；
觸摸操作
配備 10.4 寸高分辨率顯示屏，支持觸摸操作；
無線連接
提供 4G 遠程測試功能，具備 WiFi 模塊，方便用戶使用；
硬件全：
具有8個100M-FX光口和8個FT3發送、1個FT3接收，模擬12個MU進行保護試驗，滿足母差和備自投試驗要求。
可對符合IEC61850標準規范的各種數字化測控和保護單元進行檢定。
可模擬單相至三相的瞬時性、長久性、轉換性故障進行整組試驗。
12 相電流可方便進行三相差動保護測試，24相輸出可用于備自投、母差保護測試。
可完成各種自動化程度高的大型復雜校驗工作：能自動測試及掃描各種保護定值，進行故障回放，測試備自投、快切、系統振蕩等，實時存儲測試數據，顯示矢量圖，聯機打印報告等。
一機多用集保護、合并單元、智能終端測試與一體。

交流電壓源輸出：6路，每路120V/60VA
量程		每路 120V/60VA
準確度		0.2V~2V 時，±4mV；2V~120V 時，±0.1%
分辨率		1mV
交流電流源輸出：6路，每路30A/450VA ，六路并聯180A
量程		每路 30A/450VA（250VA）
準確度		0~500mA 時，±1mA； 500mA~30A 時，±0.1%
分辨率		1mA
相位
范圍		0~360°
準確度		±0.1°
分辨率		0.1°
頻率
范圍		0~1000Hz
準確度		<±0.001Hz(0~65Hz) <±0.01Hz(65~450Hz) <±0.02Hz(450~1000Hz)
分辨率		0.001 Hz
時間
范圍		10ms~9999.999s
分辨率		1ms
開關量輸入
數量		8 對
遮斷容量		DC250V /0.5A
開關量輸出
數量		6 對，其中 2 對為快速開出(0.1ms)
直流電壓源輸出：6路，每路±160V/60VA
量程			每路 0~160V/60VA
準確度			0.2%
直流電流源輸出：6路，每路±20A/200VA
量程			每路 0~20A/200VA
準確度			0.2%
同步
接口類型			GPS/BD ANT,IRIG-B/PPS 光信號；IRIG-B/PPS 電信號；IEEE 1588
數量			GPS/BD ANT 1 個；IRIG-B/PPS 光信號 2 個:1 個對時，1 個授時； IRIG-B/PPS 電信號 2 對：1 對對時，1 對授時；IEEE 1588 1 對
無線連接
接口類型			WIFI、4G
有線連接
接口類型			百兆 Lan 口，RJ45
數量			2 個
供電電源
供電電壓			交/直流 220V，允許偏差：-20%~15%(直流供電為選配功能使用前先確 認)
供電頻率			0 或者 47~65 Hz
IEC 61850 通訊接口
功能			配置為 IEC 61850 9-1/9-2 的 SMV 發送、接收端或 GOOSE 發送、 接收端
接口類型			LC 光口
數量			8 對,6 對為 100M 自適應，2 對為 100/1000M 自適應
波長			1310nm
IEC 60044 通訊接口
功能			IEC60044-7/8、DL/T282 報文的接收、發送
接口類型			ST
數量			6 個發送口，2 個接收口
模擬量小信號輸入（選配功能）
接口類型			航空插頭，交流電壓
數量			12 路
模擬量小信號輸出（選配功能）
接口類型			航空插頭，交流電壓
數量	12 路
USB 口
數量	3 個
工作環境條件
工作溫度	-10℃~50℃
濕度	≤95%,無凝露
其他
聯機接口	RJ45
顯示屏	10.4 寸真彩液晶顯示，帶觸摸功能
