凱迪正大KDHG-A互感器綜合測試儀是一種專門為測試互感器：伏安特性、變比、極性、誤差曲線、計算拐點和二次側回路檢查等設計的多功能現場試驗儀器。實驗時僅需設定測試電壓/電流值，不需要設置步長、分段點等參數，設備便能夠自動升壓/升流，并將互感器的伏安特性曲線或變比、極性等實驗結果快速顯示出來，支持數據保存和現場打印，不但省去手動調壓、人工記錄、描曲線等繁瑣勞動，還能通過USB接口將測試數據上傳到電腦進行編輯保存或打印。操作簡單方便，提高工作效率，是一種性價比較高的高科技產品。



KDHG-A互感器伏安特性測試儀主要特點：

   1、安全可靠：

    國內較先MBC電源控制技術，單相AC220V輸入電源，并且工作電源與功率電源共用一個輸入端口,設計更加科學合理,使用更加安全可靠。

   注：其他同類產品工作電源與功率電源是分開輸入方式，并且還需要使用三相AC380V雙火線輸入才能滿足實驗要求，存在很大的安全隱患，容易造成使用人員觸電甚至傷亡等事故。

  2、符合國家檢修規程：

   設備電源輸出全部為真實電壓和電流值，并且波形為標準正弦波，頻率為50-60Hz；能夠真正有效模擬互感器的真實狀態，符合國家相關檢修規定。

   3、輸出容量大：

    單機220V輸入時最大電壓輸出0-1000V，非常適合現場檢修使用。

   4、功能齊全：

    可檢測CT/PT的伏安特性、變比、極性、5%和10%誤差曲線、CT一次通流和CT退磁等項目，輕松實現一機多用。

   5、接線方式簡單：

    采用單電源輸入端口；接線方式安全簡單，非常適合現場使用，能夠有效降低勞動強度，提高工作效率；

   6、測試范圍大：

注：在不需要外接升壓器或外接升流器情況下的測量范圍

   7、快速打印：

    采用熱敏打印機，自動篩選打印典型報告使用數據，非常適合進行現場數據對比。

8、大容量FLASH存儲：可保存1000組試驗數據，掉電后不丟失。

9、USB接口：支持U盤存儲功能。

10、體積小，重量輕：方便現場使用。

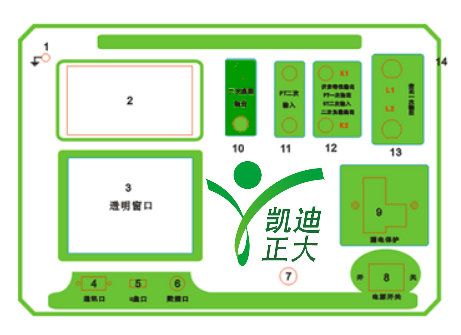

KDHG-A互感器伏安特性測試儀面板示意圖：

1.設備接地端子

2.設備微型打印機

3.設備液晶顯示屏

4.PC上傳口

5.U盤通訊口

6.外接數據口

7.光電旋轉鼠標

8.電源開關

9.保護器+漏電保護

10.二次直阻輸出口

11.PT 二次輸入口

12.伏安特性輸出/負載測試輸出口/PT一次輸出/ CT 二次輸入口

13.CT一次輸入口    14.機箱右側電源輸入，～220V（±10％）

14.第一章：主菜單



KDHG-A互感器伏安特性測試儀鼠標的使用方法：

旋轉鼠標的功能類似計算機上使用的鼠標，它有三種操作：“左旋”，“右旋”，“按下選定”。使用鼠標的這三種操作可以用來移動光標、數據輸入和操作選定等。

移動光標： 您可以通過旋轉鼠標移動光標位置，當光標移到某一選項上需要選定時，“按下”旋鈕即可選定此項。

數據輸入： 當需要修改數據時，請將光標移動到需要修改數據的選項上，按下鼠標，即進入數據的百位或十位修改操作（光標縮小至被修改的這一位上），左旋或右旋鼠標即進行該位的增減操作。按下鼠標確認該位的修改，并進入下一位的修改，同樣左旋或右旋鼠標進行該位的增減。逐位修改完畢后，光標增大為全光標，即退出數據的修改操作，此時旋轉鼠標可將光標移走。



KDHG-A互感器伏安特性測試儀操作說明：

連接好裝置右側板上的～220V電源，打開面板上的電源開關，液晶屏白色背光亮，裝置進行自檢，進行調壓器回零，當自檢完畢后則進入主菜單。

注：自檢時間的長短與調壓器的位置有關，當調壓器在零位時裝置不會進行自檢。

主菜單有CT測試、PT測試、數據查詢、U盤轉存和系統設置五項可選項（如右圖）。旋動旋轉鼠標將光標移到某一項上，按下旋鈕即可進入此項試驗。

6.1 CT 測試功能

進入主界面后選擇  CT測試  選項后，出現子菜單選項： 參數設置  、 二次直阻  、

 CT 伏安  、 CT 變比  、 二次負載  、五個功能菜單。



參數設置

說明：存儲時，參數設置的內容將作為存儲表頭。打印時，參數設置的內容將作為打印表頭。

注:試驗前請先設置CT基本參數。額定變比不進行設置時，比差和比值將產生錯誤。

二次直阻

測試線接好后選擇主菜單界面的  CT測試  選項，按下旋轉鼠標選擇 二次直阻  即可進入二次直阻試驗界面。

注：測試過程中將會顯示：“測試中，請等待…”大約需要8秒左右。

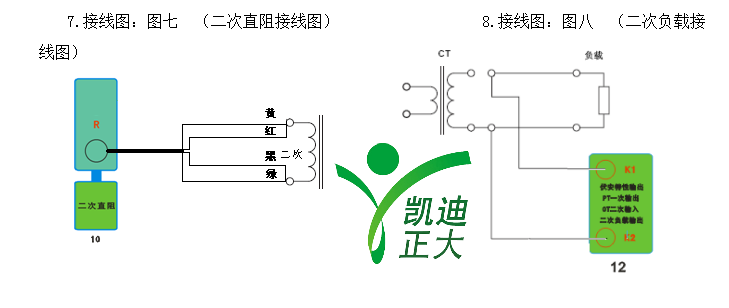

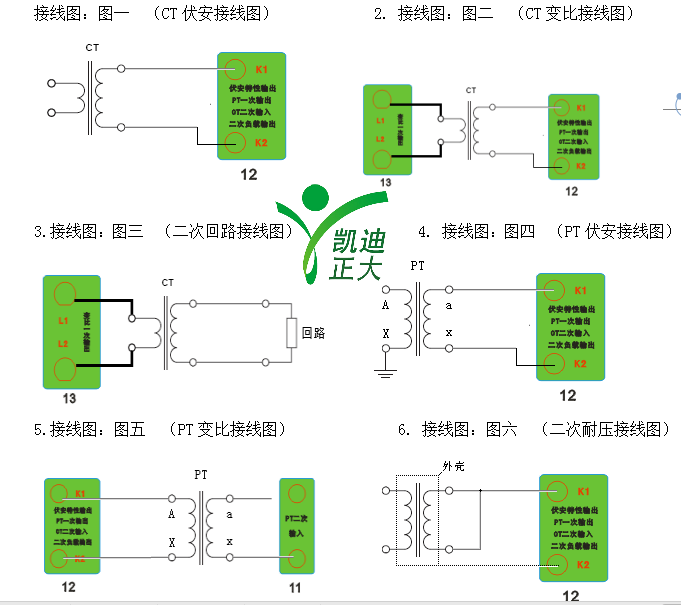

KDHG-A互感器伏安特性測試儀試驗接線方法：

溫馨提示：如果有需要最新智能化的試驗變壓器、變頻串聯諧振試驗、直流高壓發生器、微機繼電保護測試儀、電纜故障測試儀、電阻測試儀以及局部放電高壓絕緣變壓器斷路器等儀器設備的朋友可以隨時聯系我們在線客服或者電話咨詢，保質保量！此篇文章詳細介紹了凱迪正大KDHG-A互感器伏安特性測試儀特點原理以及詳細使用方法，希望能夠幫助到大家！
