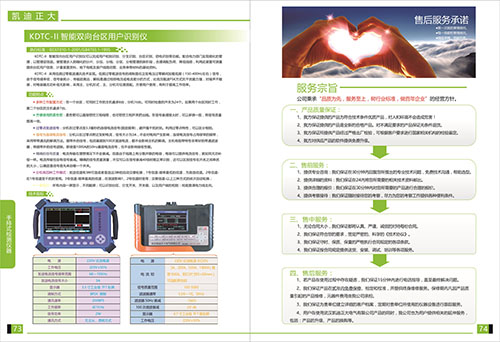

上次給大家介紹了手持式檢測儀器KDZD9310手持式變壓器直流電阻測試儀，KDZD8310手持式變壓器變比組別測試儀，KDZD7310手持式氧化鋅避雷器帶電測試儀，KDZD6310手持式電容電流測試儀，KDZD-3A三相電能表現場校驗儀以及KDZD-3Y三相多功能伏安相位儀今天就為大家介紹KDTC-II智能雙向區用戶識別儀

KDTC-II智能雙向臺區用戶識別儀可以完成用戶相別識別，分支識別，臺區識別，竊電識別等功能，配合電力部門實現細化的管理，以管理促效益。使管理步入到細化的分片，分壓，分線，分區，分相管理的新階段，合理調配負荷，降低線損，利用此裝置可測量提供臺區用戶信息，計量裝置資料，地下電纜及接戶線路徑圖，業務單等材料的基礎資料

KDTC-II采用低頻過零線載波信號的調制是在正弦電壓過零瞬間加載低頻（15-400HZ左右）信號，由于信號頻率低，信號衰耗小，傳輸距離遠，解碼是通過相鄰電壓或電流差分的方式，比低壓載波FSK方式抗干擾能力強，對噪音不敏感，對電容器無功補償無影響，采用主，分機可任意搭配。方便用戶使用，有利于提高工作效率。

功能特點

多種工作配置方式：在一個臺區，可同時工作的主機最多8臺，分機16臺?？赏瑫r檢查的開關為24個。如果兩個臺區同時工作。第二個臺區的主機最多7臺。

方便使用柔性鉗：柔性鉗可以直接鉗住三相母排，也可鉗住三相開關的出線。在信號衰減很大時，可以多繞一匝，將信號質量提高一倍

過零點發送信號：分機在過零點發3.3毫秒的連續電流信號（固定頻率），避開強干擾時刻。利用過零點特征?？梢詤^分相別

信號為連續電流信號：分機只在過零點附近發射電流，信號大小為3A，不會對電網產生影響，連續電流信號占用很窄的頻帶，采用窄帶通訊的解調方法。頻帶外的信號，包括基頻到1000A的50HZ基頻電流信號，也不會影響接收性能

精確的信號質量：電流傳輸在理想情況下不會衰減。但是由于線路上有分散并聯的電容，電容可以提供電流信號，就如同無功補償一樣。電流傳輸也會有信號衰減。精確的信號質量測量，不僅可以在信號衰減40倍能正常識別，還可以區別信號在開關之間串擾的大小，以確定是信號來自哪一個開關

分機有四種工作模式：發送信道有3種可選或者是選這3種的自動交替輪換，1號信道-頻率最低的信道，為信道。2號信道-在1號信道受干擾時使用。3號信道-頻率最高的信道，在諧波影響1.2號信道時使用，交替信道-以上三種方式的依次自動輪換

一屏顯示：大多數內容一屏顯示，不用翻屏；可以識別臺區，分支開關，開關箱，以及用戶端的相別：徹底查清電力線走此向

電源：220V交流電源

工作電壓：220V±30%

發送電流信號大小：3A

顯示器：3.5寸工業級TFT彩屏

調制方式：BFSK調制

通訊速率：200BPS

工作頻率;421KHz

信號功率：2W

通訊方式：無主從，透明方式

電源：220V交流電源DC20V

電流鉗：5A，200A，500A，1000A（推薦500A，鉗口尺寸85×50mm），可選配柔性鉗

信號質量范圍：100-5000

濾波器通帶：5.5K-10.5KHz

濾波器50Hz衰減-74db

100次諧波衰減：-20db

顯示器;4.7寸工業級TFT寬彩屏

工作電壓：220V±30%
