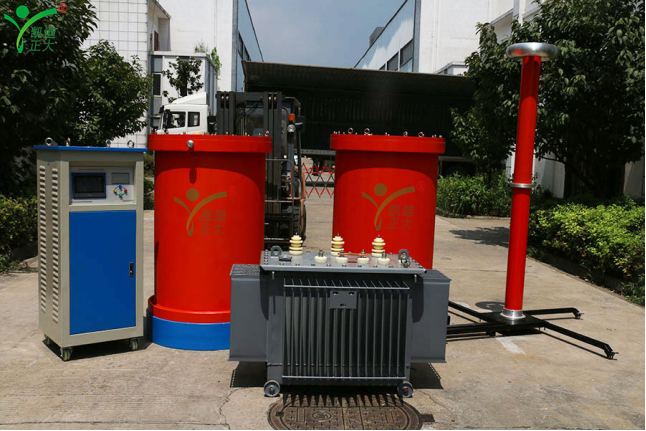

KDXZ-II-2160kVA/270kV變頻式串聯諧振試驗裝置主要針對110kV電纜及電力變壓器、母線開關;火力發電機等大多數電氣主設備的交流耐壓試驗設計制造。電抗器采用多只分開設計，可滿足高電壓、小電流的設備試驗條件要求。是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。該裝置主要由變頻控制電源、激勵變壓器、高壓電抗器、電容分壓器、諧振電容器組成。

　　二、 被試品對象

　　1. 110kV，1200mm²及以下，2km電纜交流耐壓試驗，最大電容量≤0.564μF，試驗頻率為30-300Hz，最高試驗電壓128kV。

　　2. 110kV電力系統互感器、絕緣子、穿墻母排、GIS多組合高壓開關，等交流耐壓試驗試驗頻率為45-65Hz，最高試驗電壓264kV。

　　工作環境

　　環境溫度：-150C–450C;

　　相對濕度：≤90%RH;

　　海拔高度: ≤2500米;

　　三、 設備遵循標準

　　GB50150-2006 《電氣裝置安裝工程電氣設備交接試驗標準》

　　DL/T474.4-2006 《現場絕緣試驗實施導則-交流耐壓試驗》

　　DL/T596-1996 《電力設備預防性試驗規程》

　　GB/T16927.1-2-1997 《高電壓試驗技術》

　　DL/T1015 《現場直流和交流耐壓試驗電壓測量系統的使用導則》

　　GB/T311.1-1997 《高壓輸變電設備的絕緣與配合》

　　GB10229-1988 《電抗器》

　　GB1094.3-2003 《電力變壓器》

　　GB191-2000 《包裝儲運圖示標志》

　　JB/T9641-1999 《試驗變壓器》

　　IEC 358(1990) 《耦合電容器和電容分壓器》

　　GB4793-1984 《電子測量?jī)x器安全要求》

　　GB/T3859.2-1993 《半導體變流器 應用導則》

　　GB/T2423.8-1995 《電工電子產品基本環境試驗規程》

　　DL/T849.6-2004 《電力設備專用測試儀器通用技術條件

　　第6部分：高壓諧振試驗裝置》

　　四、 裝置系統的整體參數

　　a) 額定容量：2160kVA;

　　b) 輸入電源：?jiǎn)蜗?80V電壓，頻率為50Hz;

　　c) 額定電壓：135kV;270kV

　　d) 額定電流：16A;8A

　　e) 工作頻率：30～300Hz;

　　f) 波形畸變率：輸出電壓波形畸變率≤1%;

　　g) 工作時間：額定負載下允許連續60min;

　　h) 溫 升：額定負載下連續運行60min后溫升≤65K;

　　i) 品質因素：裝置自身Q≥30(f=45Hz);

　　j) 保護功能：對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)

　　k) 測量精度：系統有效值1.0級;

　　五、裝置容量確定：

　　1).110kV，1200mm²及以下，2km電纜交流耐壓試驗，電容量≤0.564μF，試驗頻率為30-300Hz，試驗電壓128kV。

　　頻率取35Hz

　　試驗電流 I=2πfCU試=2π×35×0.564×10-6×128×103=15.8A

　　對應電抗器電感量 L=1/ω2C=36.6H

　　※：根據以上各項目試驗電壓、電流、頻率、電感量即設計兩節電抗器，使用電抗器兩節組合串聯或并聯完成以上各項試驗要求和目的,則單節電抗器為1080kVA/135kV/8A/70H

　　驗證：1、110kV，1200mm²及以下，2km電纜交流耐壓試驗，電容量≤0.564μF，試驗頻率為30-300Hz，試驗電壓128kV。

　　☆：使用電抗器2節并聯,此時電感量為70/2=35H

　　試驗頻率f=1/2π√LC=1/(2×3.14×√35×0.564×10-6)=35.8Hz

　　試驗電流 I=2πfCU試=2π×35.8×0.546×10-6×128×103=15.7A

　　總結:裝置容量定為2160kVA/270KV;分兩節電抗器，電抗器單節為1080kVA/135kV/8/70H通過組合使用能滿足上述被試品的試驗要求。
