目前交聯聚乙烯(XLPE)電纜交流耐壓試驗主要有超低頻耐壓試驗、振蕩波耐壓試驗、調感式工頻串聯諧振試驗、變頻串聯諧振耐壓試驗。

　　超低頻耐壓試驗是鑒定XLPE 絕緣強度的直接方法，國際大電網會議(CIGRE)WG21.09 工作組推薦將超低頻耐壓試驗用于中低壓XLPE 電纜絕緣耐壓試驗。由于使用的頻率較低，所以該方法的優點是可以降低試驗設備的容量，減小試驗設備的體積和重量，適合現場應用。但是該方法的缺點是試驗條件與工頻耐壓下的一致性較差，在高壓、超高壓電纜耐壓試驗中應用較少。

　　振蕩波耐壓試驗是利用直流電源給電纜充電，通過1 組串聯電阻和電抗放電，形成阻尼振蕩電壓而開展的電纜耐壓試驗。阻尼振蕩波電壓源頻率范圍為20~300 Hz，廣泛應用于低壓電纜，但其在高壓電纜中的應用尚需積累經驗。

　　調感式工頻串聯諧振試驗系統主要原理是通過調節電抗器的感抗來與被試品達到50 Hz 頻率諧振，從而產生工頻高壓，其在電纜耐壓試驗時具有波形好、自我保護能力強的優點，但是其電感調節結構、系統品質提升能力等問題使其現場應用受到限制。

　　變頻串聯諧振耐壓試驗是通過改變系統頻率使電抗器與試驗電纜形成諧振，從而在試驗電纜上產生高電壓，由于其品質因數較高，所以其試驗所需電源容量遠小于被試品的試驗容量，降低了對供電系統的要求。另外試驗頻率為20~300 Hz，與傳統工頻耐壓等效性好。變頻耐壓試驗設備還具有對試品損傷小、試驗設備功率小、現場實施可行性好的優點，被認為是目前最切實可行和經濟有效的高壓試驗方法。

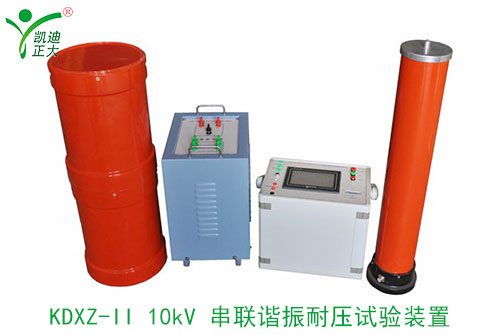

　　武漢凱迪正大生產的KDXZ-II 10kV 電纜(變壓器)串聯諧振耐壓試驗裝置由變頻控制電源、激勵變壓器、電抗器、電容分壓器、補償電容器(選配)組成。

　　該裝置主要針對交聯電纜、水力發電機、主變、母線、GIS等的交流耐壓試驗，具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。我司自主研發自主生產的變頻控制電源技術國內領先，并獲得多項國家專利。采用雙CPU架構體系，實現快速測控，系統穩壓精度達到1%。該模塊集驅動、保護于IGBT一體，很大提高功率電路及整機的可靠性。軟開關技術，可有效降低干擾，滿足局放試驗要求。使用最新快速跟蹤法，尋找諧振頻率點只需30～40S左右，調諧完成后，鎖定諧振頻率。無諧振點時，提示區顯示“調諧失敗”。手動調諧時30Hz～300Hz無諧振點，提示區顯示“無諧振點”，此時自動切斷升壓回路。禁止繼續升壓，確保試品、設備、人身的安全。
