超低頻絕緣耐壓試驗實際上是工頻耐壓試驗的一種替代方法。在對大型發電機、電纜等試品進行工頻耐壓試驗時，由于它們的絕緣層呈現較大的電容量，所以需要很大容量的試驗變壓器或諧振變壓器。這樣一些巨大的設備，不但笨重，造價高，而且使用十分不便。為了解決這一矛盾，電力部門采用了降低試驗頻率，從而降低了試驗電源的容量。

　　從國內外多年的理論和實踐證明，用0.1Hz超低頻耐壓試驗替代工頻耐壓試驗，不但能有同樣的等效性，而且設備的體積大為縮小，重量大為減輕 ，理論上容量約為工頻的五百分之一。試驗程序大大地減化，與工頻試驗相比優越性更多。這就是為什么發達國家普遍采用這一方法的原因。我國電力部以委托武漢高壓研究所起草了《35kV及以下交聯聚乙烯絕緣電力電纜超低頻(0.1Hz)耐壓試驗方法》行業標準。我國正在推廣這一方法，本儀器是根據我國這一需要研制而成的?？蓮V泛用于電纜、大型高壓旋轉電機、電力電容器的交流耐壓試驗之中。

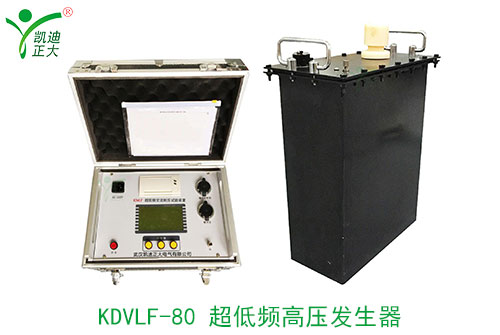

　　武漢凱迪正大生產的KDVLF-80 超低頻高壓發生器主要用于電力部門對PE(聚乙烯)/XLPE(交聯聚乙烯)等塑料電力電纜的非破壞性絕緣耐壓試驗，具有電源過流、高壓過流、油箱過熱保護功能，輸出調壓器不回零高壓不能啟動等功能，是傳統工頻耐壓試驗設備的換代。KDVLF系列超低頻高壓發生器接合了現代數字變頻高新技術，采用微機控制，升壓、降壓、測量、保護幾乎自動化，并且在自動升壓過程中能進行人工干預。由于全電子化，所以體積小重量輕、大屏幕液晶顯示，清晰直觀、且能顯示輸出波形、打印機輸出試驗報告。

　　超低頻(0.1Hz)耐壓試驗試驗程序有哪些

　　1、將與試品相連的電氣設備全部脫離試品電纜，將試驗設備(超低頻高壓發生器等)采用裸銅線可靠接地。

　　2、采用10000V兆歐表對試品電纜各相分別進行絕緣電阻試驗，記錄試驗值。

　　3、試驗電壓峰值：30V， 試驗時間：60S。

　　4、試品電纜的電容值在試驗設備負載電容能力范圍內時，可以將試品電纜三相線芯并聯后，同時進行耐壓試驗。

　　5、用柔性連接電纜將試驗設備與試品電纜相連接，合上電源，開始升壓進行試驗。升壓過程應密切監視高壓回路，監聽試品電纜是否有異常響聲。升至試驗電壓時，即開始記錄試驗時間并讀取試驗電壓值。

　　6、試驗時間到后，先將電壓降到零位，然后切斷電源。試驗中若無破壞性放電發生，則認為通過耐壓試驗。

　　7、在升壓和耐壓過程中，如發現電壓表指針擺動較大，電流表指示急劇增加，調壓器繼續升壓但電壓基本不變甚至呈下降趨勢，而電流增加幅度較大，試品電纜發出異味，煙霧或異常響聲或閃烙等現象，應立即停止升壓，降壓停電后查明原因。這些現象如查明是試品電纜絕緣部分薄弱引起的，則認為耐壓試驗不合格。如確定是試品電纜由于空氣濕度或表面臟污等原因所致，應將試品電纜清潔干燥處理后，再進行試驗。

　　8、試驗過程中，如果遇到非試品電纜絕緣缺陷的意外失去電源，使試驗中斷，在查明原因恢復電源后，應重新進行全時間連接
